¿Qué debe saber sobre los envases termoplásticos antiestáticos para productos electrónicos?

¿Qué deben controlar los envases ESD?

El embalaje de productos electrónicos sirve como parte del sistema de manipulación alrededor de un componente. Cuando ese componente es sensible a eventos electrostáticos, la bandeja debe proporcionar un comportamiento eléctrico predecible además de una organización física. Esta es la razón por la que los envases ESD deben especificarse a través de características medibles del material y de la superficie en lugar de solo mediante la apariencia.

La carga estática puede desarrollarse mediante el contacto y la separación entre diferentes materiales, el movimiento durante la manipulación, la fricción y otras actividades de fabricación comunes. Un componente sensible puede pasar por muchas etapas antes del ensamblaje final, por lo que el embalaje puede abrirse, transferirse, apilarse y reutilizarse varias veces. Cada etapa crea oportunidades para condiciones electrostáticas incontroladas si el embalaje no se ha diseñado adecuadamente.

La estructura del embalaje también influye en el movimiento del producto. Una bandeja con cavidades dedicadas puede mantener los componentes individuales separados y reducir el contacto innecesario entre partes vecinas. Para conectores, sensores, componentes relacionados con PCB y otros productos de precisión, el posicionamiento controlado puede hacer que el manejo manual y en la línea de producción sea más ordenado.

El embalaje electrónico eficaz combina el control electrostático con la organización física. Ninguna función debe tratarse como una característica aislada.

También es importante comprender que no todos los componentes electrónicos tienen la misma sensibilidad o requisitos de manipulación. Los paquetes de semiconductores, conectores, sensores, módulos ópticos y placas de circuitos ensamblados pueden diferir en peso, forma, superficies expuestas y entorno de proceso. Por lo tanto, el embalaje debería desarrollarse en torno al producto real en lugar de depender de una estructura de bandeja universal.

• Comportamiento ESD definido:Las características eléctricas deben especificarse de acuerdo con los requisitos del componente y del proceso.
• Posicionamiento estable:Las cavidades individuales pueden limitar los movimientos no deseados durante la manipulación.
• Estructura adecuada:El espesor, la profundidad y la geometría de la pared deben coincidir con el producto físico.
• Compatibilidad de procesos:El apilamiento, el anidamiento, la inspección y el manejo en la línea deben considerarse desde el principio.

¿Qué termoplásticos se adaptan a diferentes aplicaciones ESD?

La selección termoplástica afecta más que el comportamiento eléctrico. También determina la rigidez, la resistencia al impacto, la flexibilidad, la transparencia, el comportamiento térmico, la apariencia y las características de conformación. Para las bandejas electrónicas, estas propiedades deben considerarse juntas porque un material que proporciona una característica deseable puede introducir limitaciones en otra área.

PÁGINAS para manipulación repetida

El PP es útil cuando una bandeja necesita una combinación de resistencia a la fatiga por flexión, resistencia a caídas y resistencia a la temperatura. Estas características son relevantes en aplicaciones donde la bandeja puede cargarse, transferirse, apilarse o devolverse repetidamente a un área de producción.

Los entornos SMT pueden implicar una manipulación frecuente y un movimiento organizado entre las etapas del proceso. Se puede considerar una estructura a base de PP cuando el embalaje debe tolerar el uso repetido manteniendo sus características electrostáticas definidas.

MASCOTA para transparencia y rigidez

El PET proporciona alta transparencia y buena dureza, lo que lo hace útil cuando la inspección de componentes y la visibilidad del producto son importantes. Una bandeja transparente puede facilitar a los operadores la identificación de la disposición de los componentes sin necesidad de retirar cada elemento de su posición.

La visibilidad también puede respaldar los flujos de trabajo orientados a la inspección. Cuando el concepto de embalaje permite a los operadores ver el producto directamente, la bandeja puede proporcionar organización manteniendo una visión clara del componente.

PD para estructuras de bandejas generales

El PS es relativamente frágil y tiene una transparencia algo menor que el PET. No obstante, se puede considerar para bandejas de rotación de componentes electrónicos de uso general donde la estructura general y el entorno de manipulación son compatibles con sus características.

La elección correcta no debe basarse únicamente en el nombre del material. El peso real del componente, las dimensiones de la cavidad, el impacto esperado, las condiciones de temperatura, los requisitos de transparencia y la frecuencia de manipulación prevista influyen en la selección.

En la práctica, el rendimiento eléctrico debe permanecer vinculado al rendimiento mecánico. Una bandeja puede tener el rango de resistencia deseado pero aun así no ser adecuada para el producto si su forma, flexibilidad o comportamiento térmico no se adaptan al entorno de manipulación.

¿Cómo se debe especificar la resistencia superficial?

La resistencia de la superficie es uno de los parámetros técnicos centrales en los embalajes ESD porque proporciona una forma mensurable de describir el comportamiento eléctrico del material de embalaje. El rango objetivo debe seleccionarse de acuerdo con los requisitos de ESD del componente y el entorno de manipulación circundante.

Un programa de embalaje personalizado puede especificar una resistencia superficial de 1,0×10⁴Ω a 1,0×10¹¹Ω. Ese rango cubre múltiples requisitos de control electrostático, pero la existencia de un amplio rango no significa que un valor sea automáticamente adecuado para cada aplicación.

Los diferentes entornos de fabricación electrónica pueden tener diferentes requisitos de control de carga, manipulación de materiales e integración de procesos. Una bandeja utilizada para la rotación general de componentes puede tener una especificación diferente a la de una bandeja utilizada para inspección sensible, manipulación automatizada o embalaje de componentes con estructuras conductoras expuestas.

Comience con el requisito del componente

La primera pregunta debería ser qué nivel de control de ESD requiere el componente y el proceso de manipulación. La especificación del embalaje debería entonces desarrollarse en torno a ese requisito en lugar de seleccionar un valor eléctrico simplemente porque se usa comúnmente.

Considere el sistema de embalaje completo

La bandeja es sólo un elemento del entorno del embalaje. Las cajas exteriores, los materiales de amortiguación, los separadores, las superficies de trabajo, los equipos de manipulación y otros componentes del embalaje también pueden influir en las condiciones electrostáticas alrededor del producto.

Esto hace que el pensamiento a nivel de sistema sea importante. Aún así, se debe integrar una bandeja con una característica de resistencia controlada en un proceso de manipulación que reconozca el comportamiento eléctrico de los materiales y equipos circundantes.

Conecte la resistencia con la geometría

Las especificaciones eléctricas no deben hacer que los ingenieros pasen por alto la protección física. La profundidad de la cavidad, el espacio entre las paredes y la estructura de posicionamiento deben proteger el componente preservando al mismo tiempo la función electrostática requerida.

• Defina el rango de resistencia requerido:conecte el valor objetivo con el requisito de protección ESD real.
• Mantenga el componente en una posición controlada:Utilice cavidades y elementos de localización cuando sea necesario.
• Revise el entorno de manipulación completo:considere los demás materiales y equipos que interactúan con la bandeja.
• Verificar el producto terminado:Utilice equipos de prueba de resistencia adecuados para comprobar que se alcanzan las características eléctricas especificadas.

Una especificación mensurable también facilita la comunicación entre los diseñadores de envases, los fabricantes de componentes y los equipos de producción. En lugar de describir una bandeja únicamente como “antiestática”, el proyecto puede identificar el rango de resistencia previsto y el material de construcción necesario para lograrlo.

¿Cómo se debe diseñar una bandeja ESD?

El control eléctrico es sólo una parte del problema de diseño. Una bandeja electrónica también debe sujetar el componente de forma segura, permitir una carga y descarga práctica, adaptarse al equipo de manipulación y seguir siendo compatible con los requisitos de apilamiento o anidamiento.

1. Definir la envolvente del producto

Comience con las dimensiones exactas del componente. Registre la longitud, el ancho, la altura, el diámetro, las protuberancias, las ubicaciones de los conectores, las superficies sensibles y cualquier área que no deba hacer contacto con la bandeja.

Para conjuntos electrónicos irregulares, la información de diseño útil puede incluir varias dimensiones de sección transversal en lugar de un tamaño total. Esto puede ser especialmente importante para conectores, sensores y conjuntos de PCB con componentes sobresalientes.

2. Construya la cavidad alrededor del producto

Una cavidad dedicada puede controlar la posición de cada pieza mientras crea separación entre los componentes vecinos. La geometría de la cavidad debe equilibrar la retención y la accesibilidad. Un posicionamiento excesivamente flojo puede permitir el movimiento, mientras que una geometría demasiado restrictiva puede dificultar la carga y descarga.

3. Considere el espesor de la pared

El espesor de la pared influye en la rigidez, el peso y el comportamiento de conformado de la bandeja. Las cavidades grandes y las estructuras profundas pueden requerir una cuidadosa consideración de la distribución del material durante el termoformado. Por lo tanto, el espesor debe evaluarse junto con la dirección de formación y la geometría final de la bandeja.

4. Agregue funciones de apilamiento o anidamiento

Las bandejas electrónicas reutilizables a menudo deben apilarse cuando están cargadas y encajarse cuando están vacías. Estas características pueden reducir la complejidad del almacenamiento y mejorar la eficiencia de manipulación, pero es necesario diseñar la geometría de manera que las bandejas apiladas permanezcan estables y las cavidades no interfieran entre sí.

5. Proteja las superficies sensibles

Los componentes pueden tener carcasas, conectores, lentes, clavijas o superficies acabadas expuestas que requieren contacto controlado. Cuando sea apropiado, la bandeja se puede configurar con inserciones protectoras o características de amortiguación seleccionadas para que el producto se apoye sin contacto innecesario con la superficie.

6. Plan de manejo automatizado

Las fábricas de productos electrónicos pueden mover las bandejas manualmente, con carros, transportadores o equipos de manipulación automatizados. La estructura de la bandeja debe ser compatible con el proceso previsto, incluidos los puntos de acceso, la altura de apilamiento, la orientación y la dirección de carga.

Por lo tanto, los diseños de bandejas más fiables son específicos de la aplicación. No dependen de un patrón de cavidad fijo cuando el producto en sí tiene una forma única o un requisito de manipulación especial.

¿Por qué es útil el termoformado para bandejas electrónicas?

El termoformado es particularmente útil cuando el embalaje electrónico requiere cavidades personalizadas, superficies grandes, contornos curvos o dimensiones de bandeja amplias. Se puede formar una lámina termoplástica calentada sobre herramientas para crear una estructura específica del producto sin forzar cada aplicación a un formato estándar pequeño.

Esto es importante para la electrónica porque el empaquetado de los componentes puede variar desde pequeñas piezas individuales hasta conjuntos más grandes y sistemas de varias piezas. Una bandeja puede necesitar una rejilla de cavidades pequeñas, mientras que otra puede requerir bolsillos profundos para ensamblajes más grandes.

Capacidad de gran formato

Los envases termoformados se pueden producir con dimensiones de hasta aproximadamente 1300 × 750 × 740 mm, sujeto a la estructura real de la bandeja y los requisitos de producción. Esta amplia capacidad de formación es útil cuando un sistema de embalaje cubre un conjunto grande o múltiples zonas de productos.

Diseños de cavidades personalizados

El termoformado permite desarrollar el patrón de cavidades alrededor de la disposición del producto. Las cavidades individuales se pueden espaciar según las dimensiones de los componentes, y el espacio total de la bandeja se puede adaptar a las estructuras de transporte o almacenamiento existentes.

Flexibilidad de desarrollo

Los productos electrónicos pueden cambiar durante el desarrollo. Se pueden revisar las posiciones de los conectores, las dimensiones de la carcasa, las configuraciones de PCB y la disposición de accesorios. Un enfoque de termoformado flexible puede respaldar proyectos de desarrollo seleccionados donde se requieren herramientas personalizadas y estructuras de amplio formato.

Variedad de materiales

Dentro del proceso de termoformado se pueden considerar PP, PET, PS y otros termoplásticos adecuados. Esto permite evaluar juntos los requisitos eléctricos, mecánicos y visuales de la bandeja.

Integración con funciones de embalaje

El concepto de formación puede incorporar áreas de posicionamiento, estructuras de apilamiento, aberturas y otros detalles funcionales. Cuando se requiere protección adicional de la superficie, también se pueden integrar materiales de amortiguación seleccionados en el diseño del embalaje.

El termoformado es más útil cuando la geometría del empaque debe seguir de cerca al producto en lugar de forzar un componente complejo a un formato de bandeja genérico.

El proceso de fabricación aún debe seleccionarse de acuerdo con la geometría del producto, el comportamiento eléctrico requerido, la cantidad de producción y la estrategia general de embalaje. El termoformado es una opción de proceso más que una respuesta universal para cada aplicación de embalaje electrónico.

¿Dónde se utilizan habitualmente las bandejas ESD?

Las bandejas termoformadas controladas por ESD pueden soportar muchas etapas de la producción y logística de productos electrónicos. La estructura exacta depende de si el embalaje está destinado al almacenamiento, inspección, movimiento en la línea de producción, rotación o transporte.

• Componentes electrónicos:Se pueden disponer conectores, sensores, piezas relacionadas con PCB, componentes semiconductores y otros productos sensibles a la estática en cavidades dedicadas.
• Manejo de PCB:Las placas de circuito y los conjuntos electrónicos pueden recibir soporte durante el almacenamiento temporal, la transferencia y el movimiento de la línea de producción.
• Piezas electrónicas de precisión:Las cavidades individuales pueden ayudar a mantener un posicionamiento organizado para componentes con requisitos de manipulación definidos.
• Fabricación SMT:Las bandejas de rotación reutilizables pueden soportar movimientos repetidos entre etapas de fabricación donde se requiere un comportamiento electrostático controlado.
• Componentes optoelectrónicos:El embalaje se puede configurar para comunicaciones ópticas y conjuntos optoelectrónicos con condiciones ESD específicas.
• Equipos electrónicos industriales:Se pueden organizar componentes y conjuntos de gran tamaño para almacenamiento, transporte interno y manipulación controlada.

Inspección de componentes

El embalaje orientado a la inspección se beneficia de un posicionamiento organizado y un acceso claro al componente. Cuando la transparencia es importante, se puede considerar el PET para estructuras que permitan al operador ver el producto mientras permanece dentro de la bandeja.

SMT y rotación de líneas de producción

Los entornos de producción pueden implicar movimientos repetidos de bandejas entre las etapas del proceso. Se puede considerar el PP cuando la resistencia a la fatiga, la resistencia al impacto y el comportamiento de la temperatura se alinean con los requisitos de manipulación repetida.

Manejo de PCB y ensamblajes

Las placas de circuito y los conjuntos pueden tener dimensiones más grandes y características de montaje frágiles. Por lo tanto, las cavidades de la bandeja deben soportar la placa sin hacer contacto con componentes que no están diseñados para soportar carga.

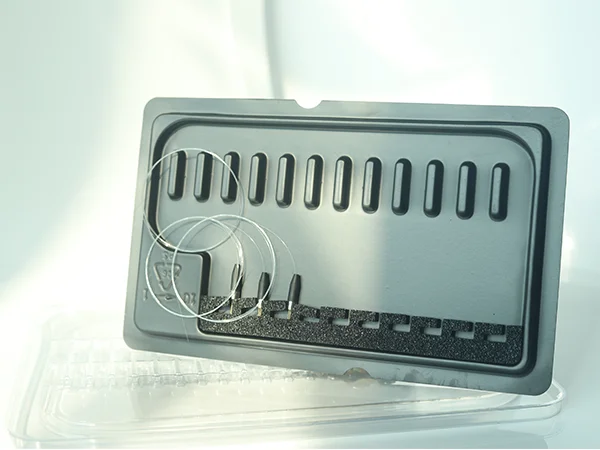

Embalaje optoelectrónico

Los componentes de comunicación óptica pueden tener superficies sensibles y dimensiones precisas. La estructura de su embalaje debe tener en cuenta la orientación de los componentes, las zonas de contacto, la separación y las propiedades electrostáticas requeridas.

¿Cómo funcionan juntas la limpieza y la protección del producto?

El embalaje de productos electrónicos no es sólo un dispositivo de control de ESD. La limpieza también puede ser importante, particularmente cuando los componentes están expuestos al polvo, partículas o contaminación de la superficie durante la fabricación. Por lo tanto, el diseño del envase debe abordar tanto el comportamiento electrostático como la limpieza física de la bandeja.

Un entorno de producción limpio puede ayudar a controlar la adhesión del polvo durante la fabricación de bandejas. La manipulación, el conformado, el recorte y el almacenamiento del material deben gestionarse de manera consistente para que la bandeja terminada sea adecuada para la aplicación electrónica prevista.

Controlar áreas de contacto

No todas las superficies de los componentes deben tocar el embalaje por igual. Algunos productos tienen superficies cosméticas acabadas, contactos expuestos, superficies ópticas o protuberancias sensibles. El diseño de cavidades puede limitar el contacto innecesario y mantener las áreas delicadas alejadas de los bordes estructurales.

Utilice inserciones protectoras cuando sea apropiado

Los diseños de envases seleccionados pueden incorporar materiales acolchados, como esponjas, cuando se necesita una capa de contacto suave adicional. Este enfoque puede ayudar a reducir el contacto superficial y las marcas de manipulación de productos con mayor apariencia o sensibilidad al contacto.

Mantenga prácticas de manipulación limpias

El rendimiento del embalaje está influenciado por lo que sucede tanto después como durante la producción. El almacenamiento limpio, las prácticas de carga controlada y los procedimientos de manipulación adecuados pueden ayudar a preservar la condición prevista de la bandeja antes de que llegue al componente.

Considere la reutilización

Las bandejas reutilizables pueden pasar por muchos ciclos de manipulación. Cuando la reutilización es parte del sistema de embalaje, el diseño debe considerar la fatiga, la limpieza repetida, el apilamiento y la carga repetida. El PP puede ser útil en aplicaciones donde esas características se alinean con el rendimiento eléctrico y mecánico requerido.

La gestión de calidad basada en ISO puede proporcionar un marco estructurado para el control de procesos, mientras que se pueden utilizar pruebas de terceros aplicables para evaluar las características relevantes del material o del producto de acuerdo con los requisitos del cliente.

¿Qué información se necesita para el desarrollo personalizado?

Las bandejas personalizadas funcionan mejor cuando el diseño del empaque comienza con información clara sobre el producto y el proceso de manipulación. Cuanto más completa sea la entrada, más fácil será determinar la geometría de la cavidad, la dirección del material, el rango de resistencia y la estructura general de la bandeja.

1. Definir el producto.Proporcione las dimensiones del producto, la forma general, las protuberancias críticas y cualquier área que deba permanecer libre de contacto.
2. Definir el entorno de manipulación.Explique si la bandeja se utiliza para almacenamiento, transferencia manual, rotación de la línea de producción, inspección, apilamiento o transporte.
3. Defina el requisito de ESD.Indique el rango de resistencia superficial requerido o el requisito de embalaje aplicable para el componente.
4. Defina las dimensiones de la bandeja.Proporcione la longitud, el ancho y la altura totales deseados y cualquier restricción impuesta por los contenedores de transporte o el equipo de producción.
5. Definir la estructura de la cavidad.Determine el número de cavidades, la profundidad de las cavidades, el espaciado, la orientación y la dirección de carga del producto.
6. Definir funciones adicionales.Identifique los requisitos de apilamiento, anidamiento, amortiguación, posicionamiento, aberturas, etiquetas o logotipos cuando corresponda.
7. Revisar la dirección del material.Compare PP, PET y PS con los requisitos eléctricos, mecánicos, de temperatura y apariencia de la aplicación.

Dibujos y datos dimensionales

Los dibujos de ingeniería pueden proporcionar información precisa sobre dimensiones críticas, tolerancias e interfaces de componentes. Las especificaciones dimensionales también son útiles cuando el producto tiene una geometría relativamente simple.

Información física del producto

Un producto físico puede ayudar a aclarar formas irregulares, superficies de contacto reales, transiciones de altura y componentes sobresalientes que pueden ser difíciles de describir únicamente mediante dimensiones básicas. El objetivo es comprender la envoltura real del paquete antes de finalizar el diseño de la cavidad.

Equipos de embalaje y logística

La bandeja también debe diseñarse teniendo en cuenta la forma en que se moverá por la fábrica. Las dimensiones del contenedor, la altura de apilamiento, la profundidad de anidamiento, el espacio libre del transportador y el acceso del operador pueden afectar la forma final.

Por lo tanto, una especificación de proyecto debe describir el recorrido completo de la bandeja, desde la carga, pasando por el almacenamiento y el traslado a la línea de producción, hasta su etapa final de embalaje o transporte. Esta visión más amplia ayuda a evitar que el diseño de la cavidad resuelva solo un paso del proceso.

¿Qué se debe comprobar antes del envío?

Las bandejas electrónicas terminadas deben verificarse desde la perspectiva tanto eléctrica como física. Una bandeja puede cumplir con las dimensiones previstas sin mantener la característica de resistencia requerida, del mismo modo que puede cumplir con el rango de resistencia aunque tenga problemas de cavidades o apilamiento.

Verificación Eléctrica

El rango de resistencia superficial especificado se puede comprobar con un equipo de prueba de resistencia adecuado. La verificación debe realizarse de acuerdo con el método de prueba aplicable y los requisitos de embalaje.

Verificación dimensional

Las dimensiones críticas deben medirse con respecto a los requisitos de diseño acordados. Se debe prestar especial atención a la profundidad de la cavidad, la posición de la cavidad, el perímetro de la bandeja y cualquier característica que interactúe directamente con el componente o el equipo de manipulación externo.

Inspección de limpieza

Las bandejas terminadas deben inspeccionarse para detectar contaminación visible y restos de material. Esto es especialmente relevante para los embalajes de productos electrónicos, donde la limpieza puede influir en el entorno de manipulación.

Consistencia de producción

La gestión de la calidad debe cubrir la entrada de materiales, las condiciones de formación, el recorte, la inspección y la manipulación del producto terminado. Un proceso repetible es importante porque las características eléctricas y físicas de la bandeja deben permanecer consistentes durante toda la producción.

Cuando sea necesario, las materias primas y los productos terminados también pueden someterse a pruebas aplicables de terceros. El alcance preciso de la prueba debe establecerse de acuerdo con los requisitos técnicos del cliente y la aplicación electrónica prevista.

Para obtener una visión más amplia de las capacidades de embalaje termoformado personalizado, visiteEmbalaje termoplástico antiestáticoy compare el material requerido, el rango de resistencia, la estructura de la bandeja y las condiciones de aplicación antes de finalizar las especificaciones del embalaje.
